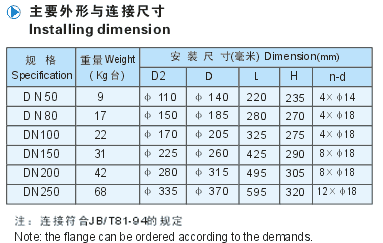

波紋型阻火器ZGB-1

主要用途
波紋型阻火器ZGB- 1,，用于安裝原油,、汽油、煤油,、柴油,、芳烴,、硫等固定頂式儲罐上的重要安全設備,。它的功能是允許易燃易爆氣體通過，對火焰有阻止窒息作用,。
主要特點
1. 本新型阻火器是中國石油化工總公司北京設計院于一九八六年設計的科技成果,，經公安部天津消防科學研究所測試檢定，符合國家標準GB5908-86的要求,。
2. 產品結構合理,，造型美觀，外殼為鑄鋁件或鑄鋼件,，重量輕,，安裝方便,。阻火層芯子采用不銹鋼材料，耐腐蝕性強,，耐燒,，阻爆等各項技術性能具有突出優越性。
3. 本阻火器通常與呼吸閥配套或單獨使用,， 也可適用內浮頂式油罐的通氣管路上,。

抽屜型阻火器

主要用途
ZGB-2型阻火器系列，適用于儲存閃點低于28℃甲類油品和閃點低于60℃的乙類油品,。如：汽油,、甲笨、煤油,、輕柴油等立式儲油罐上,，它允許可燃氣體通過，但能阻止火焰通過,，可防止可燃液體罐因電擊,、火花或外界火類推引起爆炸和燃燒，保護罐體安全,。ZGB-2型阻火器系列各項安全性能,，經公安部天津消防科學研究所檢測合格符合國家標準GB5908-86各項性能要求。

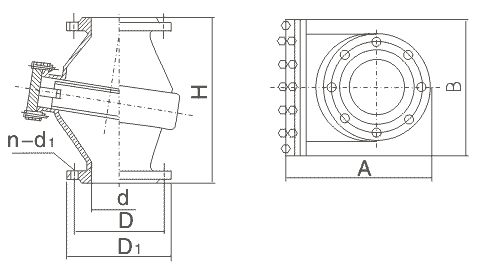

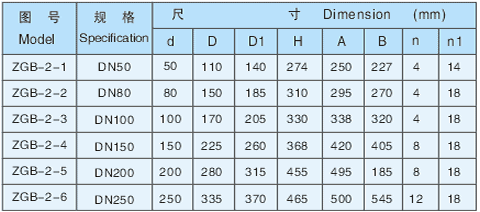

外形結構及尺寸

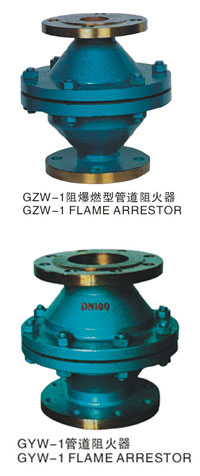

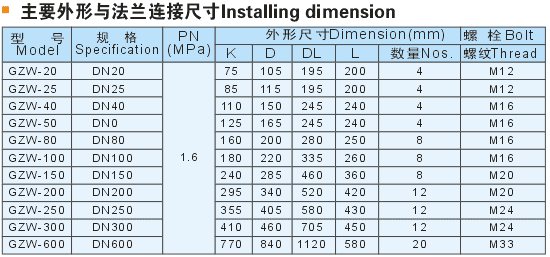

阻爆型管道阻火器GZW-1/GYW-1

產品特點
GZW-Ⅰ型阻爆燃型管道阻火器系列新型可燃氣體管道阻火器,，屬更新?lián)Q代的新產品,。
該阻火器經中國科學技術大學與公安部天津消防科學研究所聯合測試，其性能完全符合GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》的規定,。阻水器結構合理,，阻火層采用不銹鋼材料制造，耐腐蝕易于清洗,。殼體采用不銹鋼,、碳鋼及鑄鋼多種材料，可滿足各種不同工藝管道的需要,。
主要用途
1,、輸送可燃性氣體的管道上；
2,、火炬系統,；
3、油氣回收系統,；
4,、加熱爐燃料氣的管網上；
5,、氣體凈化通化系統,；
6,、氣體分析系統；
7,、煤礦瓦斯排放系統,。

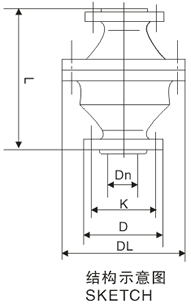

結構原理
阻火器的結構原理是當火焰燃至阻火器時，由于“臨介孔效應”火焰不能通過,，同時由于“器壁效應”使火焰溫度迅速下降,，從而阻止火焰漫延。
主要性能
1,、阻火器連續13次以亞音速火焰試驗,每次都能阻止火焰的通過,。
2、水壓試驗2.4MPa無滲漏,。

管道網型阻火器/礫石阻火器/絲口阻火器

適用范圍
① 阻火器適用于儲存閃點低于28℃的甲類油品和閃點低于28℃的乙類油品, 也適用地儲存物料以氮氣封頂?shù)墓绊敼奚系[石阻火器與網型 阻火器原理同上用在管道上,。
② 與呼吸閥、呼吸人孔配套使用,，也可單獨使用,。


 礫石阻火器ZHQ-1                                       HGS07絲口阻火器

阻火透氣帽

一、阻火透氣帽概述: 阻火透氣帽(簡稱透氣帽)是保證加油站,、油罐等透氣安全的重要配套設備,，透氣帽連接形式有法蘭連接和螺紋連接兩種。

二,、阻火透氣帽特性：阻火透氣帽的頂帽采用耐火鋁板,，殼體為鑄鋁。阻火芯有不銹鋼波紋板和鋁波紋板兩種,，符合CB-5908-2005的技術要求,。當油罐料膨脹或進油時，即通過阻火芯波紋板向外排氣,。當油罐內向外放油時又向罐內吸氣,，并阻止和杜絕一切火源從此通過，確保油罐安全,。

三,、阻火透氣帽安裝注意事項：透氣帽應垂直安裝在油罐的頂部，確保罐內外壓力的平衡,。從而保證罐體和加油站的安全,。

四,、阻火透氣帽維修與保養：應經常對透氣帽的阻火波紋板的透氣性進行檢查,，保證良好的阻火、透氣性能,。檢修時將透氣帽上蓋螺絲擰開,，并松開固定阻火芯的螺釘,，取出阻火芯，檢查阻火芯是否堵塞,、變形或銹蝕,，應即時清洗或換阻火芯，每月檢查兩次,。

五,、阻火透氣帽技術參數：

名 稱               規格      材質        阻火性能                         耐燒性能                備 注
阻火透氣帽    DN50    鋁合金    連續十三次以上阻爆     連續燃燒無回火    內螺法蘭連接
阻火透氣帽    DN80    鋁合金    連續十三次以上阻爆     連續燃燒無回火    法蘭連接
